1、主要應用
組合墊圈也叫組合密封墊圈，是由橡膠圈和金屬環整體粘合硫化而成，用來密封螺紋和法蘭連接的密封圓環，圓環包括一個金屬環和一個橡膠密封墊。

2、主要性能參數
材質：1）碳鋼 +丁腈/氟膠   2）不銹鋼 +丁腈/氟膠
溫度：1）丁腈橡膠：極限溫度-40~120℃，建議長期使用溫度-20~100℃
          2）氟橡膠：極限溫度-40~240℃，建議長期使用溫度-20~220℃
壓力：可達到40MPa 左右
顏色：1）銀白色+黑色/棕色    2）黃色+黑色/棕色

[說明]：1）組合密封墊圈供螺旋紋管接頭及螺塞密封用，它一般和卡套式管接頭一起使用，用來堵油口，主要用于液壓管螺紋接頭螺紋連接處的端面靜密封，
適用英國，美國標準英制螺紋和法國，德國，標準公制螺紋連接處的端面靜密封等。

2）組合墊圈適用于油為介質的管道系統中，共焊接，卡套，擴大管接頭，螺塞及機械裝置的壓力系統密封，為防止油液，燃料，水和藥品等泄漏。

3）由于組合墊圈結構簡單，密封高效，且價格低廉，使其在機械制造業得到廣泛應用。

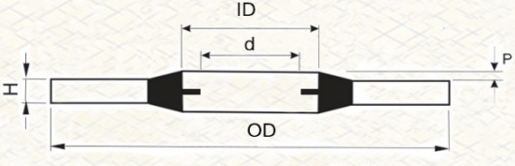

3、截面圖

內徑*外徑*厚度是組合墊圈常用的表達方法，旭美克系統默認是其表達方法，也可根據螺紋尺寸d1*p粗略表示，如M10*1，G1/8A等都有現貨，非標尺寸可以按需訂制
溫馨小提示：
M=公制普通螺紋，G=圓柱管螺紋，A=A級精度     d1=螺紋公稱直徑   P=螺距

O=外徑   ID=內徑   H=厚度

4、規格表

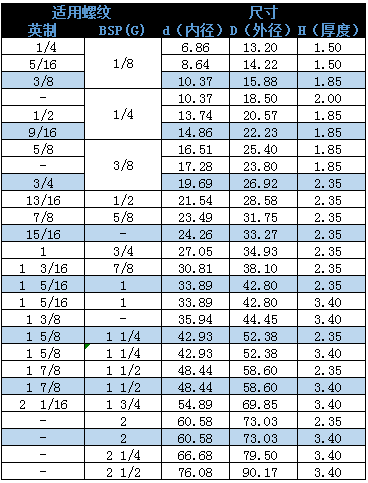

1）英制-組合墊圈規格表(部分規格)

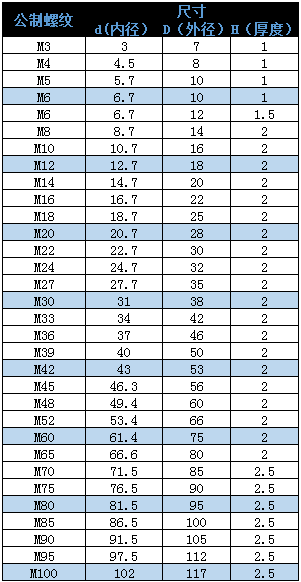

2）公制-組合墊圈規格表
